500ZLB系列轴流泵工作性能表返回产品目录

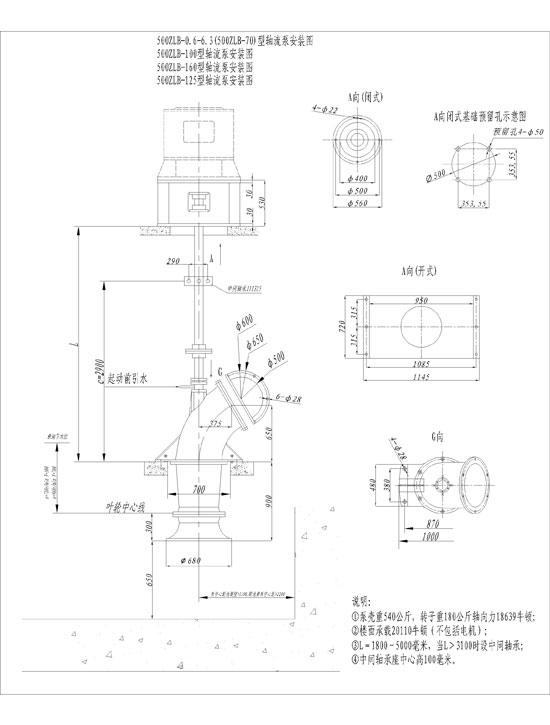

500ZLB-70基础安装图-Model

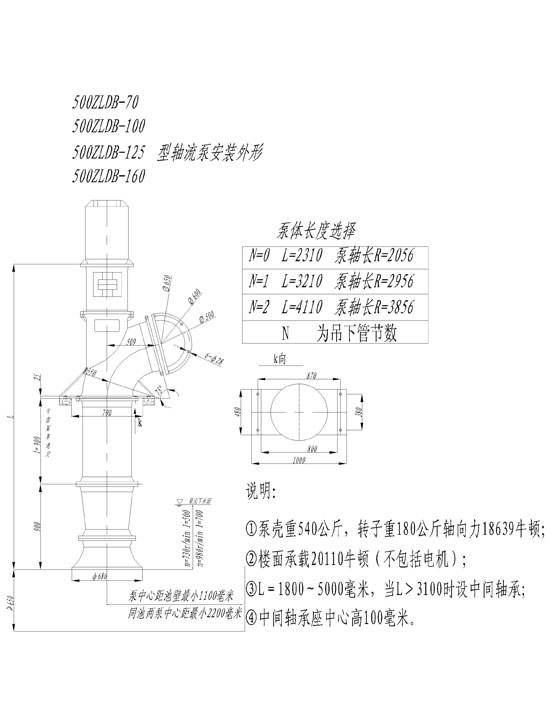

500ZLB直联轴流泵安装外形-Model

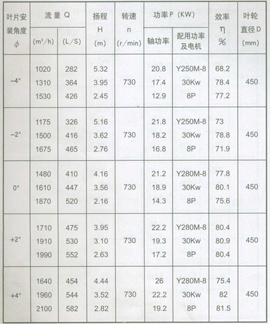

500ZLB0.6-6.3（500ZLB-70）型轴流泵工作性能参数表
（n=730r/min）

叶片安装角度	流量 Q		扬程 H（m）	转速 n	功率 N（千瓦）		效率	叶轮直径D(mm)	样式
叶片安装角度	m3/h	L/S	扬程 H（m）	(r/min)	轴功率	配用电机及功率	η %
-4°	1020 1310 1530	282 364 426	5.32 3.95 2.45	730	20.8 17.4 12.9	Y250M-8 30KW 8P	68.2 78.4 77.2	450
-2°	1175 1500 1675	326 416 465	5.16 3.62 2.76	730	21.8 18.2 16.8	Y250M-8 30KW 8P	73.0 78.8 71.9	450
0°	1480 1610 1870	410 447 520	4.16 3.56 2.16	730	21.2 18.9 14.3	Y280M-8 30KW 8P	77.8 80.1 75.6	450
+2°	1710 1910 1990	475 530 552	3.95 3.10 2.63	730	22.2 19.3 17.2	Y280M-8 30KW 8P	80.4 80.9 80.4	450
+4°	1640 1960 2100	454 544 582	4.44 3.52 2.82	730	26.0 22.2 19.2	Y280M-8 30KW 8P	75.4 82.0 81.5	450

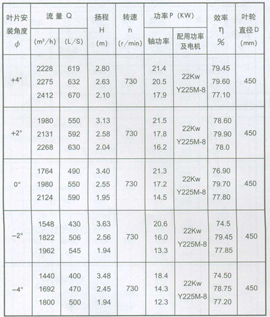

500ZLB-100型轴流泵工作性能参数表
（n=730r/min）

叶片安装角度	流量 Q		扬程 H（m）	转速 n	功率 N（千瓦）		效率	叶轮直径D(mm)	样式
叶片安装角度	m3/h	L/S	扬程 H（m）	(r/min)	轴功率	配用电机及功率	η %
+4°	2228 2275 2422	619 632 670	2.80 2.63 2.10	730	21.4 20.5 17.9	22KW Y225M-8	79.45 79.60 77.10	450
+2°	1980 2131 2268	550 592 630	3.13 2.58 2.04	730	21.5 17.8 16.2	22KW Y225M-8	78.60 79.90 78.00	450
0°	1764 1980 2124	490 550 590	3.40 2.55 1.95	730	21.3 17.2 14.5	22KW Y225M-8	76.90 79.70 77.80	450
-2°	1548 1822 1962	430 506 545	3.63 2.56 1.94	730	20.6 16.0 13.3	22KW Y225M-8	74.50 79.45 77.85	450
-4°	1440 1692 1800	400 470 500	3.48 2.45 1.94	730	18.4 14.3 12.3	22KW Y225M-8	74.50 78.75 77.20	450

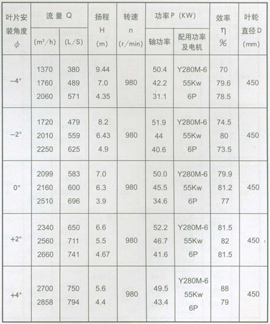

500ZLB0.6-6.3（500ZLB-70）型轴流泵工作性能参数表
（n=980r/min）

叶片安装角度	流量 Q		扬程 H（m）	转速 n	功率 N（千瓦）		效率	叶轮直径D(mm)	样式
叶片安装角度	m3/h	L/S	扬程 H（m）	(r/min)	轴功率	配用电机及功率	η %
-4°	1370 1760 2060	380 489 571	9.44 7.0 4.35	980	50.4 42.2 31.1	Y280M-6 55KW 6P	70 79.6 78.5	450
-2°	1720 2010 2250	479 559 625	8.2 6.43 4.9	980	51.9 40.6	Y280M-6 55KW 6P	74.5 80 73.5	450
0°	2099 2160 2510	583 600 696	7.0 6.3 3.9	980	50.0 45.5 34.6	Y280M-6 55KW 6P	79.9 81.2 77	450
+2°	2340 2560 2660	650 711 741	6.6 5.5 4.67	980	52.2 16.7 41.6	Y280M-6 55KW 6P	81.5 82 81.5	450
+4°	2700 2858	750 794	5.6 4.4	980	49.5 43.4	Y280M-6 55KW 6P	88 79	450

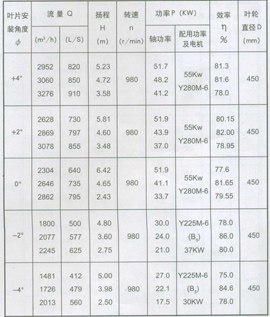

500ZLB-100型轴流泵工作性能参数表
（n=980r/min）

叶片安装角度	流量 Q		扬程 H（m）	转速 n(r/min)	功率 N（千瓦）		效率	叶轮直径D(mm)	样式
叶片安装角度	m3/h	L/S	扬程 H（m）	转速 n(r/min)	轴功率	配用电机及功率	η %
+4°	2952 3060 3276	820 850 910	5.23 4.72 3.58	980	51.7 48.2 41.2	55KW Y280M-6	81.3 81.6 78.0	450
+2°	2628 2869 3078	730 797 855	5.81 4.60 3.48	980	51.9 43.9 37.0	55KW Y280M-6	80.15 82.00 78.95	450
0°	2304 2646 2862	640 735 795	6.42 4.65 2.43	980	51.9 41.1 33.7	55KW Y280M-6	77.6 81.65 79.55	450
-2°	2070 2448 2646	575 580 735	6.57 4.61 3.40	980	48.5 37.8 30.9	55KW Y280M-6	76.40 81.40 79.05	450
-4°	1926 2268 2430	535 630 675	6.32 4.44 3.41	980	43.5 33.9 28.6	55KW Y280M-6	76.20 80.80 79.00	450

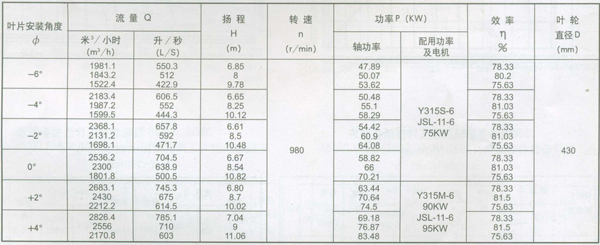

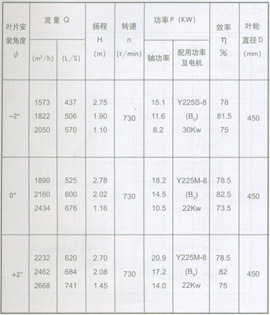

500ZLB-8.6型轴流泵性能参数表

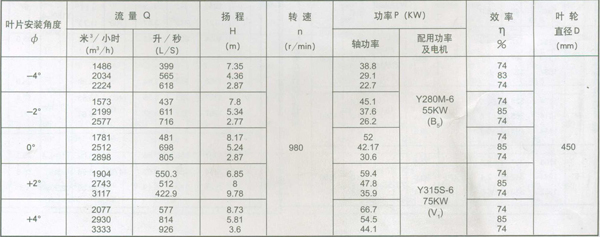

500ZLB-85型轴流泵性能参数表

500ZLB-6.3（500ZLB-70）型轴流泵工作性能曲线图（n=730r/min）	500ZLB-6.3（500ZLB-70）型轴流泵工作性能曲线图（n=730r/min）
500ZLB-6.3（500ZLB-70）型轴流泵工作性能参数表（n=730r/min）	500ZLB0.6-6.3（500ZLB-70）型轴流泵工作性能参数表（n=980r/min）
500ZLB-100型轴流泵工作性能曲线图（n=730r/min）	500ZLB-10型轴流泵工作性能曲线图（n=980r/min）
500ZLB-100型轴流泵工作性能参数表（n=730r/min）	500ZLB-100型轴流泵工作性能参数表（n=980r/min）
500ZLB-125型轴流泵工作性能参数表（n=730r/min）	500ZLB-125型轴流泵工作性能参数表（n=980r/min）
500ZLB-160型轴流泵工作性能参数表（n=730r/min）	500ZLB-160型轴流泵工作性能参数表（n=980r/min）
